一些PCB设计工程师在提供gerber文件下单时，出现两种情况：

■ 第一种情况：没有钻孔文件，只有分孔图文件

我们常说的gerber文件广义上讲是包含常规的gerber文件和钻孔文件的。如线路、阻焊、字符、分孔图这些属于gerber文件，部分工程师就会漏掉输出钻孔文件，虽然分孔图文件也能表示钻孔，但是分孔图是以各种不同符号代表各种不同的孔径的，这样的文件转成一个个钻孔费时且易出错，因此需要再输出一次钻孔文件（详细方法见本文底部链接）。

■ 第二种情况：提供钻孔文件，没有分孔图文件

分孔图又叫钻孔图。部分工程师认为分孔图作用不大，只提供钻孔文件，而不提供分孔图。其实分孔图在CAM工程中可以核对孔数、校正孔偏、区分金属化及非金化属性孔标示等，能让gerber文件制作更加得到保证，避免少孔，孔属性不正确的作用，部分软件（如Pads、Allergo）也可以把要锣出的槽孔画在分孔图层，以便加工出来。

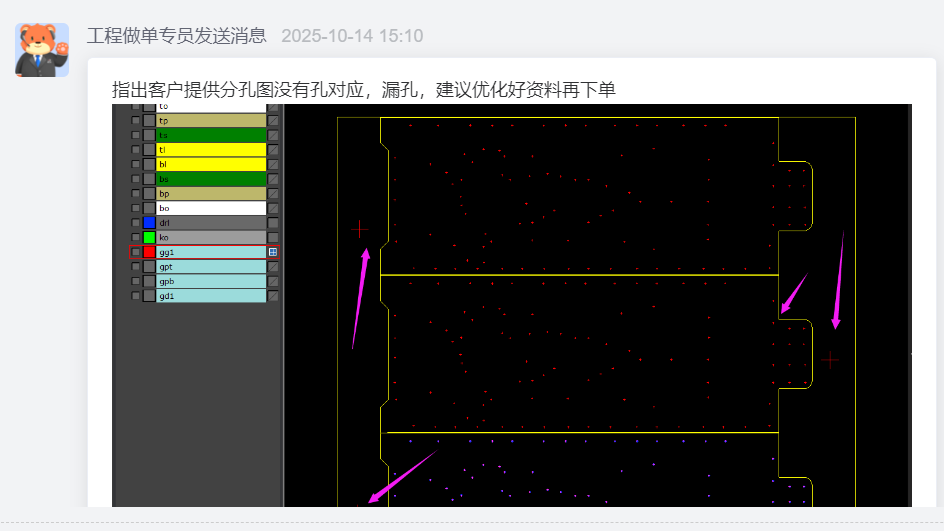

如下是一款漏槽孔的案例：PCB设计工程师提供的gerber文件没有钻孔图，也没有槽孔文件，从而出现漏掉长条槽孔的情况。

常见PCB设计软件输出钻孔文件/分孔图的方法请点击查看 Protel∣ AD ∣PADS ∣Allegro

■ 附：输出分孔图时请注意表格与板不要重叠在一起
