多层焊盘的槽孔
更新时间：2025-05-19 17:28
327

1

文档错误过时,
我要反馈

多层焊盘的槽孔，除了圆形和插槽外，能否设置成矩形孔或者圆角矩形孔

互动评论 1

注意：此留言仅作为嘉立创与客户日常交流之用，回复不是很及时，急切问题请联系我司工作人员处理！

登录或注册后才可以留言哦！

官方工作人员(5***5G) 2025-05-19 17:28:16

0

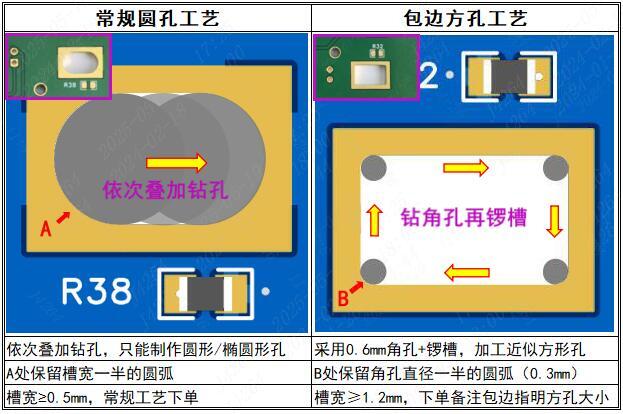

您好，近似方形的有铜槽孔请设计好同时下单选择包边工艺（槽宽>=1.2mm），下单时备注好哪些槽孔需要做此类近似方形槽孔，谢谢！

https://jlc-prod-pbt-common.oss-cn-shenzhen.aliyuncs.com/pbt/portalsite/8612737669581791232-624.jpg?Expires=3547646890&OSSAccessKeyId=LTAI5tDNkTbemTrgBJjUM32v&Signature=fU3mFLLsSwU%2BBOAMUZefbyz0JGQ%3D
