FPC外形设计是否合理

创建时间：2024-04-27 17:26 更新时间：2026-02-06 14:04

9329

0

文档错误过时,

我要反馈

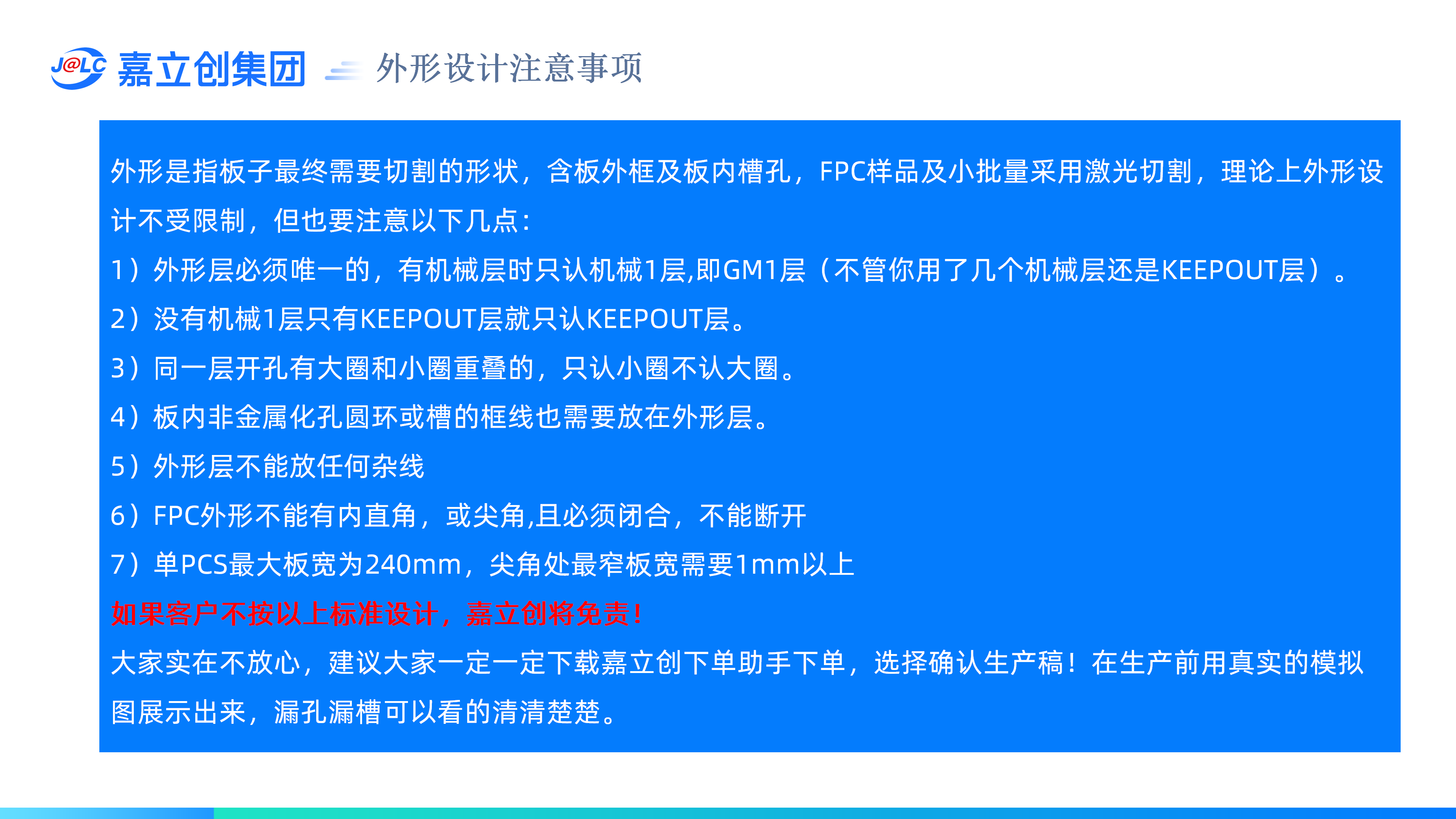

外形是指板子最终需要切割的形状，含板外框及板内槽孔，FPC样品及小批量采用激光切割，理论上外形设计不受限制，但也要注意以下几点：

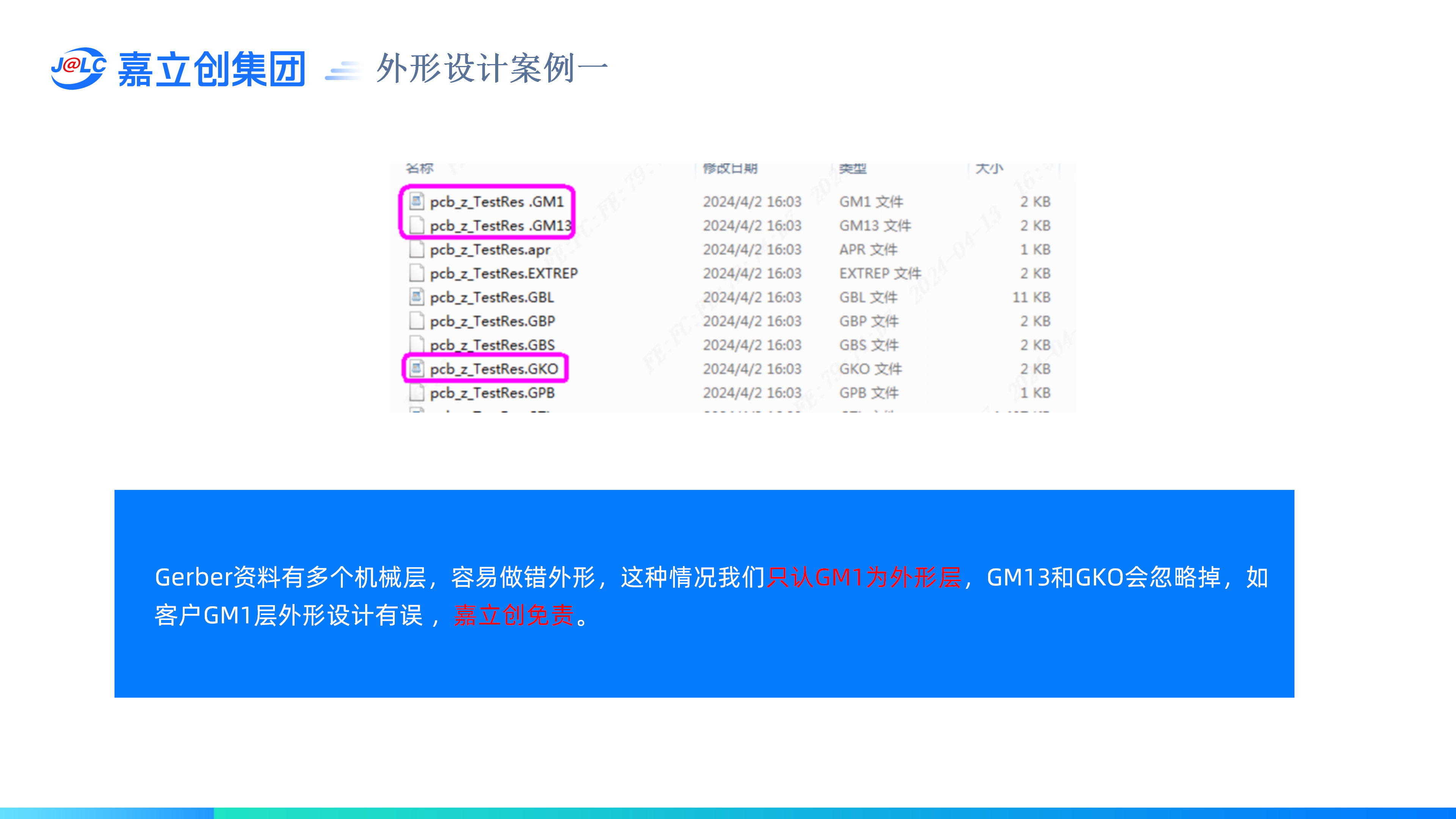

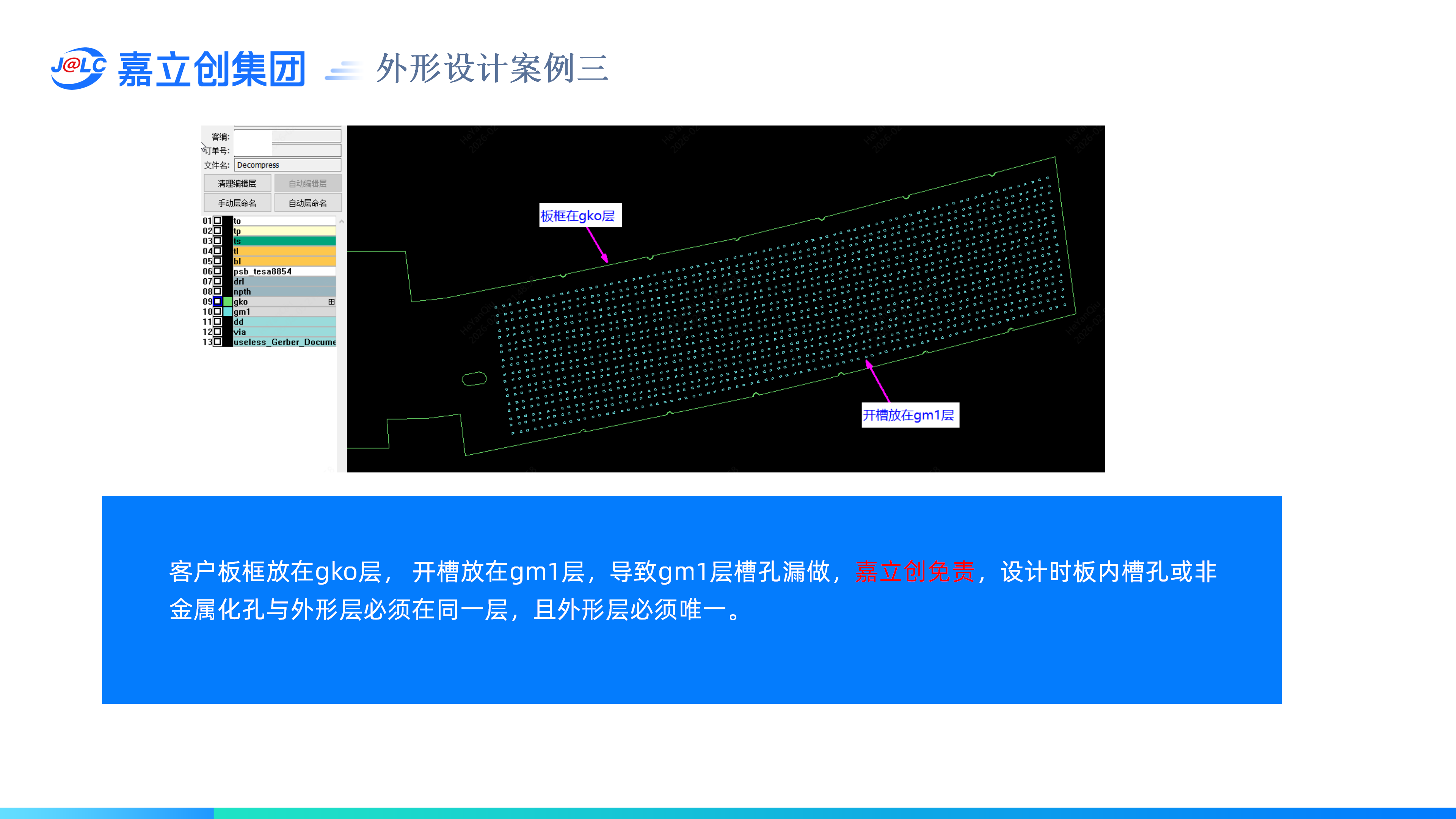

1）外形层必须唯一的，有机械层时只认机械1层,即GM1层（不管你用了几个机械层还是KEEPOUT层）。

2）没有机械1层只有KEEPOUT层就只认KEEPOUT层。

3）同一层开孔有大圈和小圈重叠的，只认小圈不认大圈。

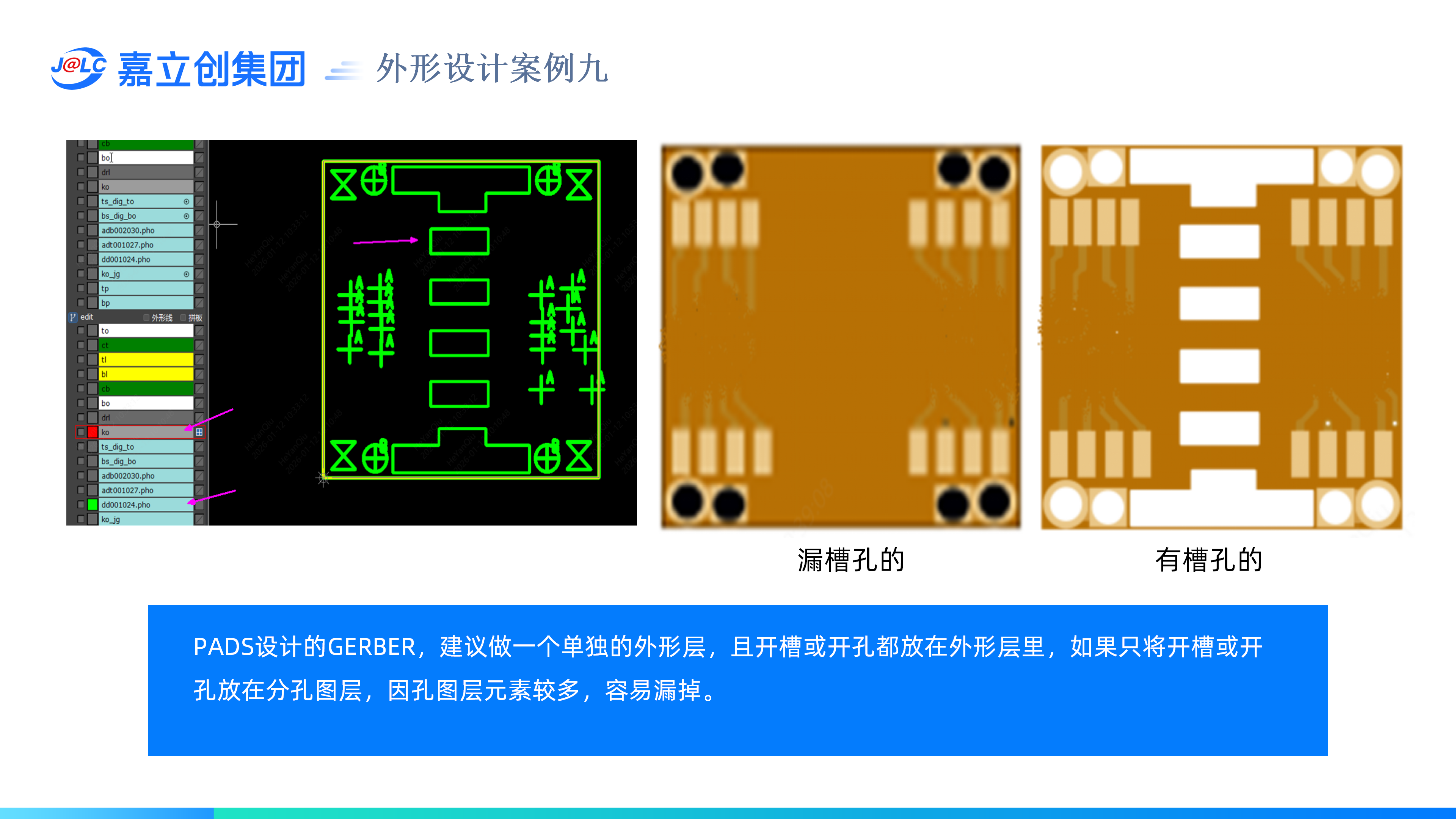

4）板内非金属化孔圆环或槽的框线也需要放在外形层。

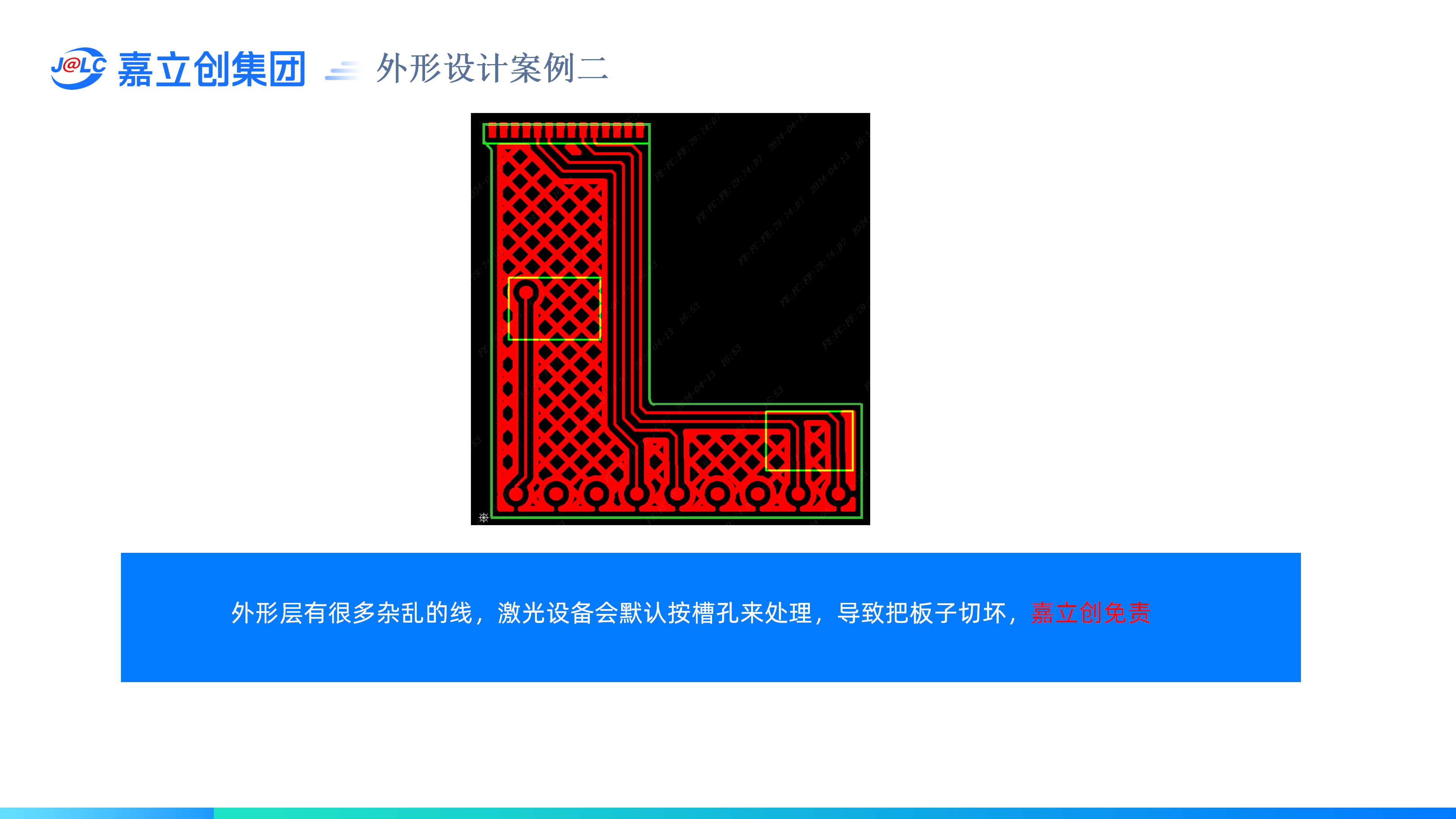

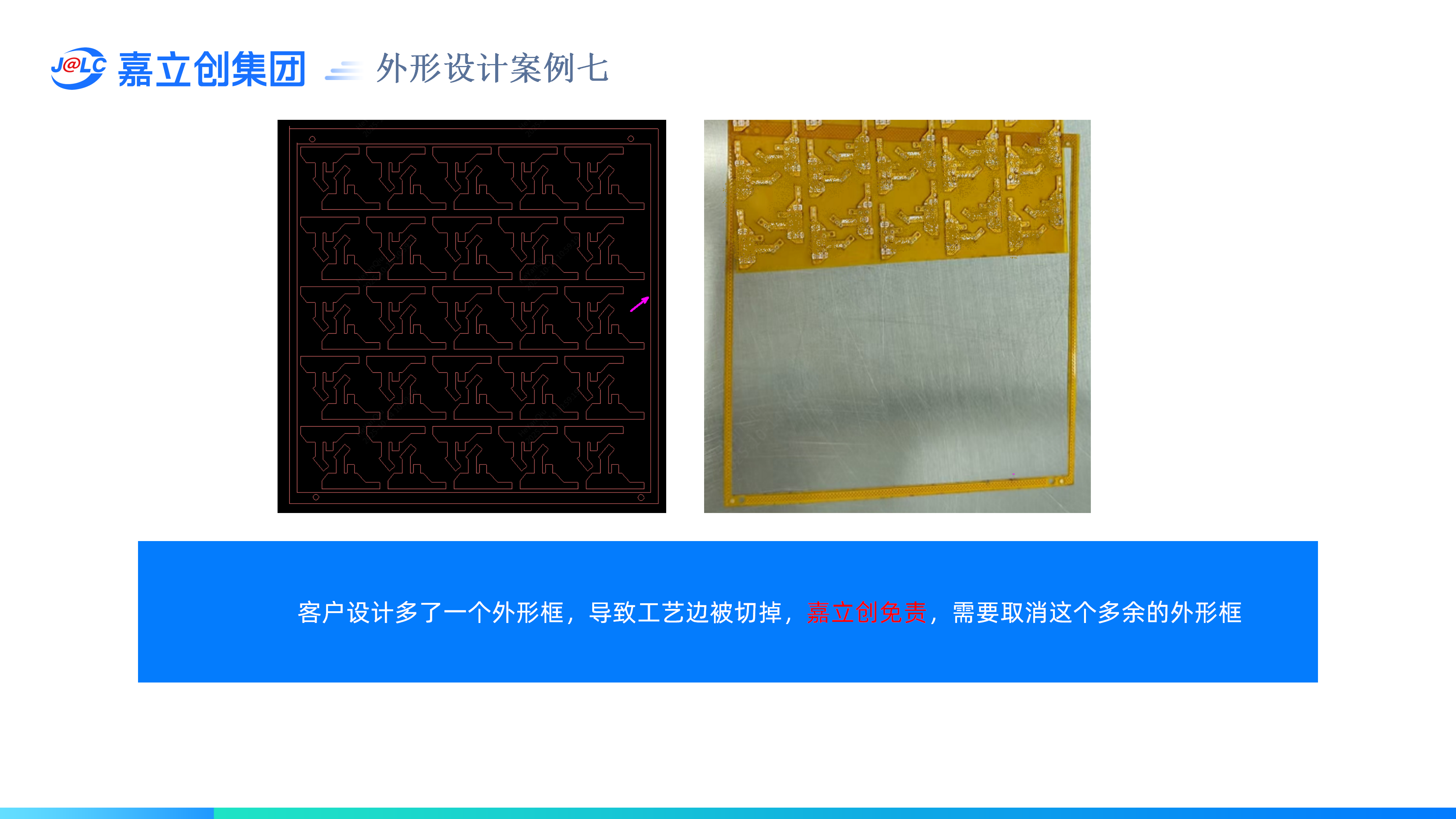

5）外形层不能放任何杂线

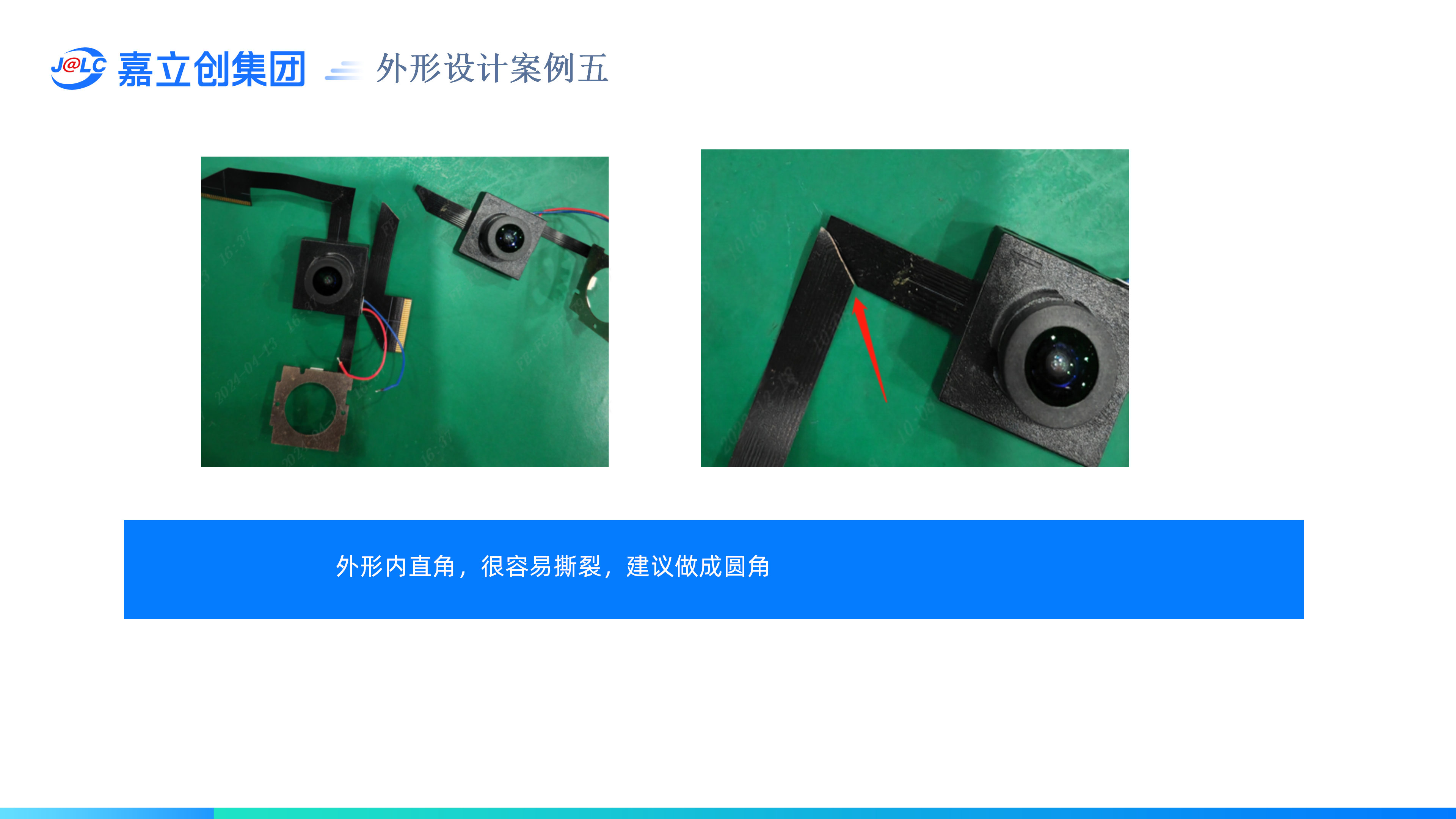

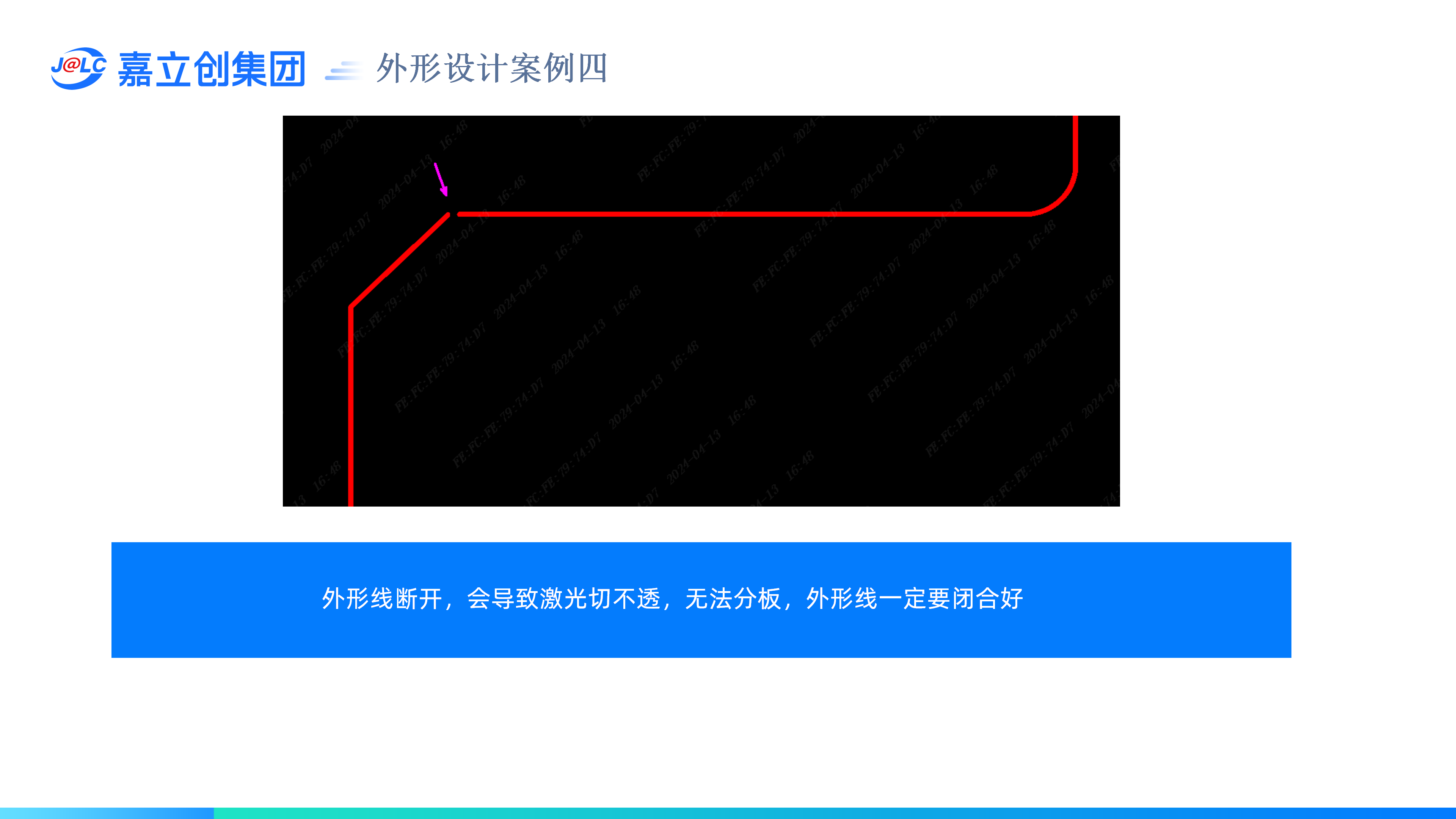

6）FPC外形不能有内直角，或尖角,且必须闭合，不能断开

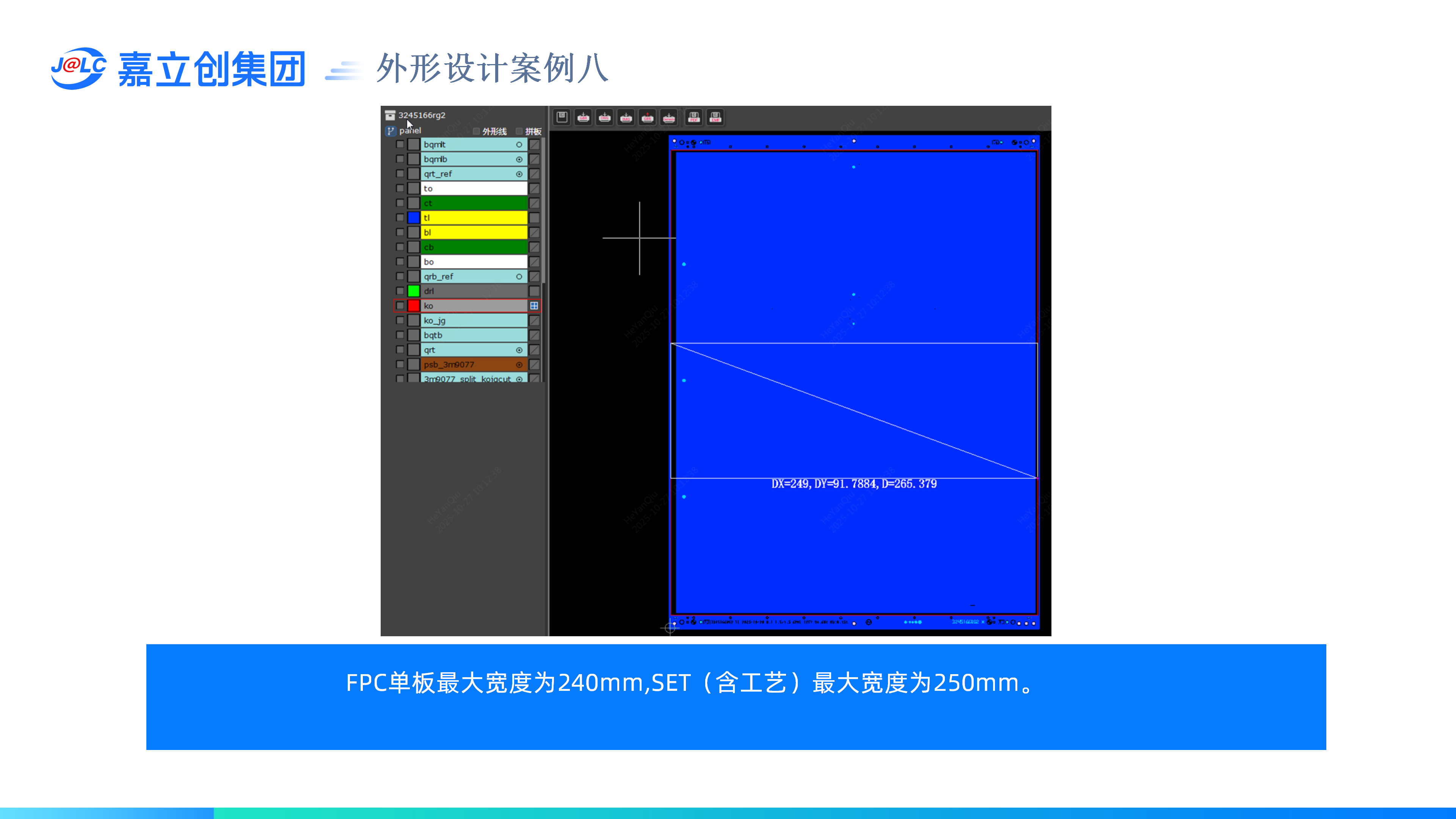

7）单PCS最大板宽为240mm，尖角处最窄板宽需要1mm以上

【视频：FPC外形设计案例.mp4】
