一、功能介绍

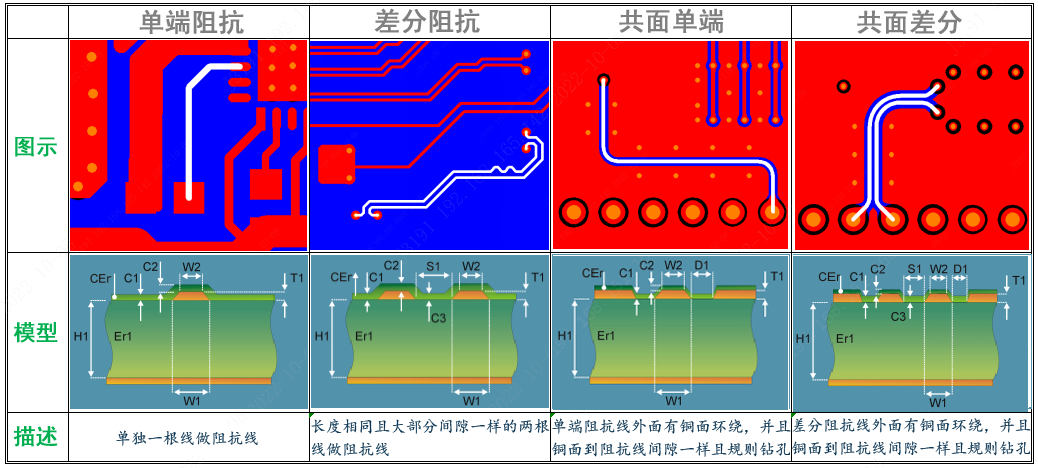

先了解阻抗类型

再点开阻抗神器,选择板层、板厚、内层铜厚、阻抗层、参考层并输入阻抗值、线距(差分阻抗)、线到铜的距离(共面阻抗),点计算,可自动计算出线宽及叠构方案。


二、界面介绍


(1)板子层数:选择板子的线路层数,四层板就选择“4”

(2)成品厚度:选择板子的成品厚度(包含防焊油墨的厚度)

(3)内层铜厚:选择内层线路的铜箔厚度,暂时支持0.5oz和1OZ,内层有2OZ的需求的,可联系客服计算阻抗

(4)外层铜厚:暂时固定为1OZ(因2OZ以上蚀刻线宽公差较大,不利于阻抗管控,且信号一般也不需要厚铜)

(5)计算单位:可以mm,mil,um,inch相互切换

(6)需求阻抗(ohm):输入需要管控的阻抗值,单线范围为20-90ohm,差分范围为50-150ohm

(7)阻抗模式:可以选择单端,共面单端,差分,共面差分(内层需要先选择阻抗层,再选阻抗模式)

(8)阻抗层:选择阻抗线所在的线路层

(9)上参考层:内层阻抗才选,选择阻抗线所在层对应的上层屏蔽层,如L3层阻抗,上参考层可选L2层

(10)下参考层:选择阻抗线所在层对应的下层屏蔽层,如L3层阻抗,下参考层可选L4层或L5层(选择L4层为参考层时,阻抗线对应的L4层必须被地铜覆盖)

(11)线距:指线边缘到线边缘的距离,有差分阻抗时,需输入线距,当计算出来的线宽偏细时,可把线距适当调大一些

(12)线铜距离:指阻抗线边缘到铜皮边缘的距离,单端共面,或差分共面时才需要输入

(13)添加阻抗:默认只有一行阻抗要求,点“添加阻抗”,可以增加阻抗要求

(14)复制阻抗:选中一栏阻抗要求,可复制增加一栏阻抗要求

(15)删除:选中一栏阻抗要求,点“删除”,可删除这栏阻抗的计算

(16)计算:上面1-12项输入或选择后,点“计算”可计算出线宽及叠构信息

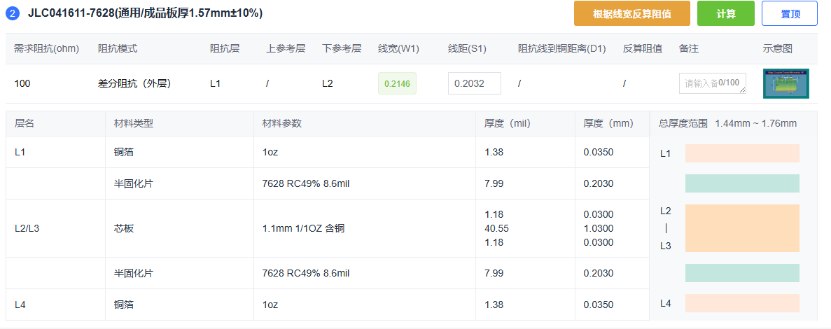

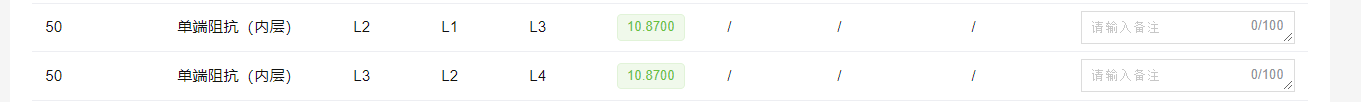

三、计算结果说明

(1)常用的板厚及板层,会展示多个方案,建议优先选用方案一我司推荐的结构,交期快,成本低

(2)叠构中的PP厚度为压合后的PP厚度,非供应商提供的厚度

(3)老的阻抗神器使用的2313叠构,与新阻抗神器的3313厚度及DK(Er)是一样的,可以放心使用

(4)叠构中的铜厚为成品铜厚,如内层0.5OZ,供应商提供的厚度是0.0175mm,生产时由于除氧化及内层棕化等工序会轻微损耗,实际为0.0152mm更准确一些。

(5)以上计算结果,4-8层默认使用的南亚 NP-155F材料,8层以上使用的是生益S1000-2M材料,因此在下单时,尽量按要求选择指定板料,保证阻抗一致性。

(6)阻抗计算参数

外层铜厚T1:1.6mil

内层铜厚0.5oz按0.6mil

内层铜厚1oz按1.2mil

基材防焊厚度C1:1mil(2OZ厚铜板按1.2mil)

铜面防焊厚度C2:0.6mil(2OZ厚铜板按0.8mil)

线间防焊厚度C3:1mil(2OZ厚铜板按1.2mil)

防焊DK(CEr):3.8

线顶宽度W2=W1-0.5mil

注:

1.以上板料DK是根据实际反推出来的,非供应商原始数据

2.以上阻抗计算参数仅供参考,我司也可能会根据实际测量的阻值进行反推微调,因此有可能会出现旧单和新单计算出来的阻抗线宽有轻微的变化,但对阻抗影响不大,新单直接按新的线宽设计即可。


四、叠构编号说明


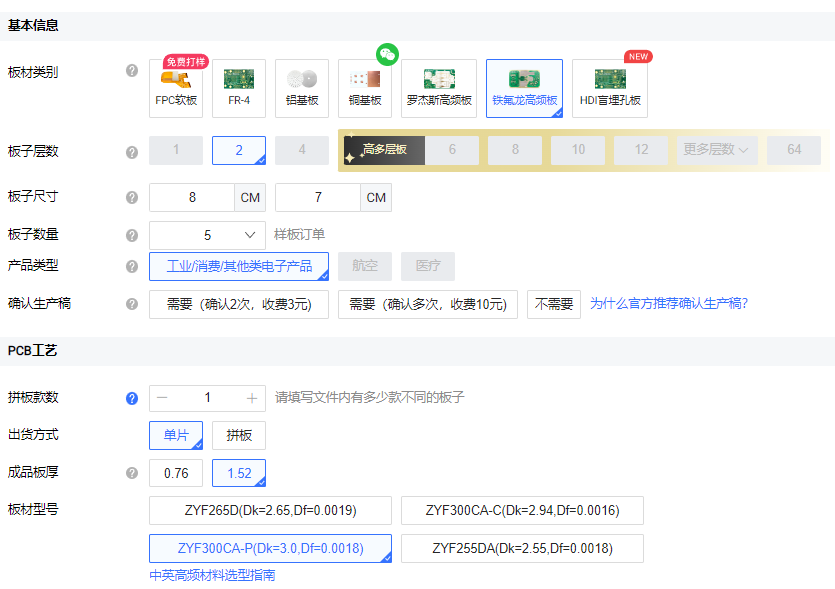

五、阻抗板指定叠构下单步骤


六、阻抗管控

阻抗管控为收费项目,当您下单时选择需要+/-10%阻抗公差时,我司在生产过程中会做特别管控,在交货时会测试阻抗,因此会增加相应的成本(支持选择提供阻抗测试报告)
