立创eda能布锥形线吗？如何操作
9***5A
4961
3
由于器件引脚距离太近，用阻抗匹配的线宽会DRC报错，需要使用渐变的锥形线，请问如何操作
点赞
互动评论
3
登录
或
注册
后才可以留言哦！
客户(7***6A) 2026-03-31 22:07:44
0
我也遇到了相同的问题，我的天线的阻抗线需要加粗，但是芯片封装引脚间距太近，只能先用11mil拉出来一点再加粗，我试着用泪滴去弄，但是不知道为什么反正不生效。

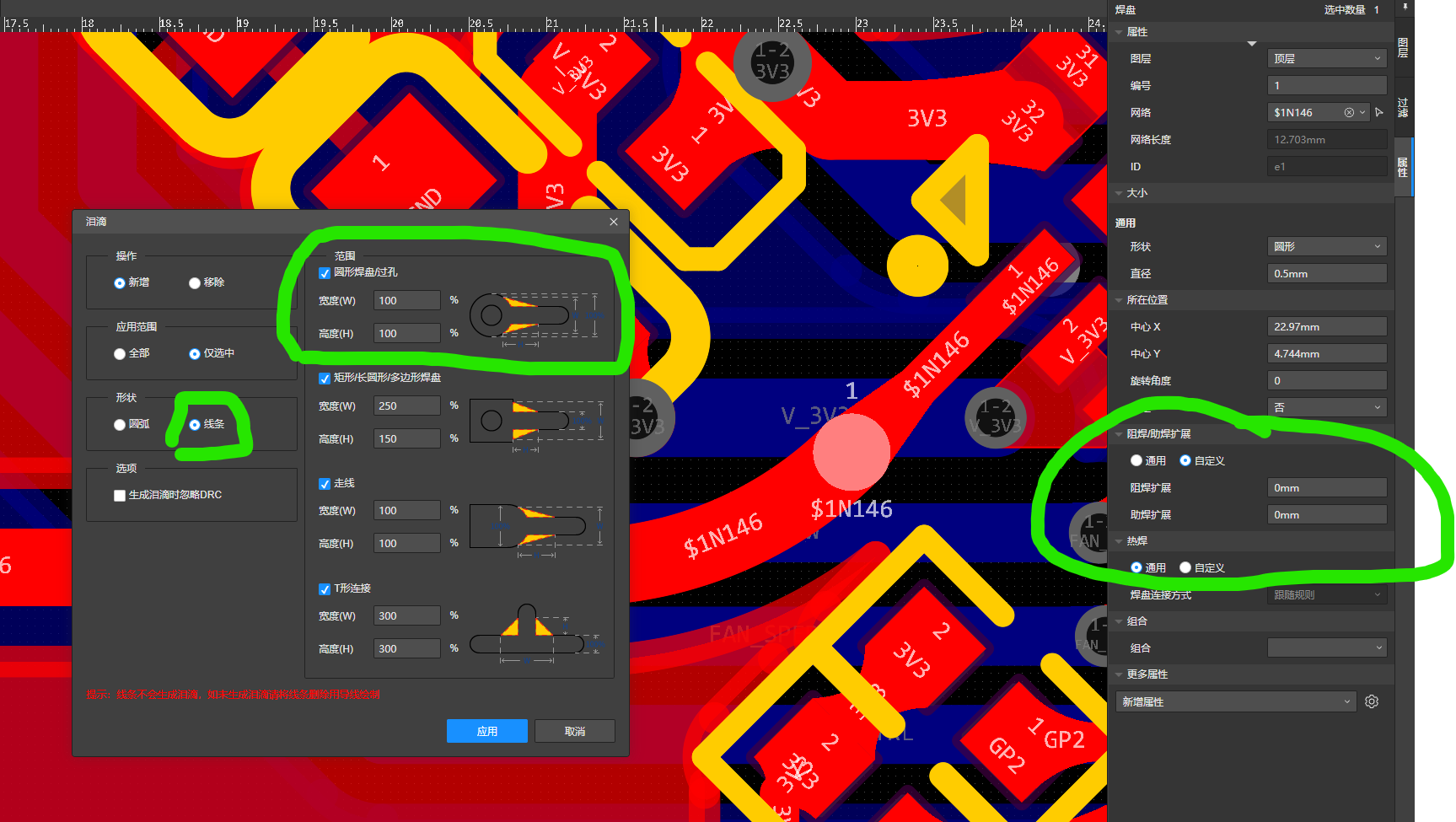

见图，反正最后我是在粗导线的末端放了一个相同宽度的没有阻焊的单面焊盘解决的（

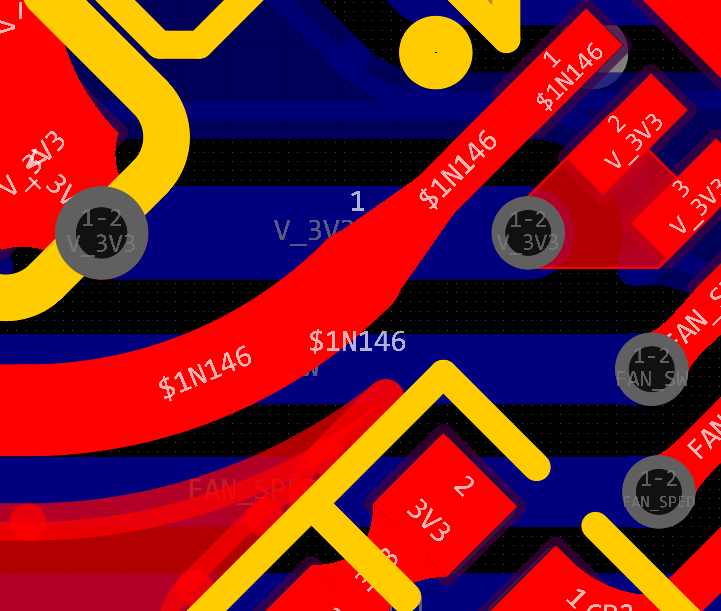

这样是可以正常的走泪滴的焊盘和走线的规则（最上面那个）生成泪滴的，虽然锥形的效果没有那么好就是了。。。
官方工作人员(5***9A)
2026-04-01 10:48:03
您好，麻烦在软件界面“帮助”中联系嘉立创EDA客服确认，谢谢！
客户(1***0A) 2025-04-21 15:03:52
0
我也遇到了这个问题，你解决了吗？
官方工作人员(5***5G)
2025-04-08 10:17:46
0
您好，关于嘉立创EDA软件使用方面的，您可以在软件界面“帮助”中联系嘉立创EDA客服确认，谢谢！
